應用領域

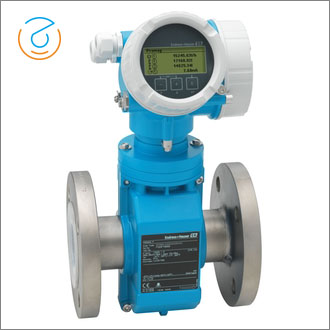

Promag P 200采用符合行業規定的兩線制技術，能使設備與現存的基礎設施和控制系統無縫集成。本安型的設計（EX ia）以及常規的安裝程序，確保其在危險區域內安全運行。Promag P 200 適用于化工行業中高溫、腐蝕性介質測量。
Promag P 專用于化工和高溫、腐蝕性介質測量的過程應用。Promag P 200 采用真正的回路供電技術，可經濟地實現與現有基礎設施的無縫集成。該流量計采用本安設計（Ex ia），即使在危險區域也能保證最高的操作安全性。心跳技術（Heartbeat Technology）始終保證過程安全。
優勢
運用廣泛-具備多種接液材質
節能型流量測量-橫截面與管道一致，無壓損
設備接線方便-獨立的接線腔室
操作安全-背光顯示、觸摸控制，無需開蓋操作
免維護- 無可動部件
帶驗證功能 - Heartbeat 技術
雙向測量原理不受壓力、密度、溫度和粘度的限制
致力于化工和過程應用中腐蝕性和高溫介質測量
儀表特性
公稱直徑max. DN 200 (8")
適用于防爆場合
PTFE 或 PFA內襯
回路供電技術
堅固的雙腔室外殼
工廠安全性：廣泛的認證 (SIL, Haz. area)
規格參數
測量原理 | 電磁 |
產品標題 | The flowmeter for highest medium temperatures with genuine loop-powered technology. Dedicated to chemical and process applications with corrosive liquids and high medium temperatures. |
傳感器特點 | Diverse applications – wide variety of wetted materials. Energy‐saving flow measurement – no pressure loss due to cross section constriction. Maintenance‐free – no moving parts. Nominal diameter: max. DN 200 (8"). All common Ex approvals. Liner made of PTFE or PFA. |
變送器特點 | Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology. Loop-powered technology. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area). |
公稱口徑范圍 | DN 15...200 (?...8") |
接液部件材質 | 內襯：PFA、PTFE 電極：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、鉭、鉑 |
測量變量 | 體積流量、質量流量 |
最大測量誤差 | 體積流量：±0.5 % o.r. ± 2 mm/s (0.08 in/s) |
測量范圍 | 4 dm3...1100 m3/h (1...4850 gal/min) |
最大過程壓力 | PN 40、Cl. 300、20K |
介質溫度范圍 | 硬橡膠內襯：–20...+150 °C (–4...+302 °F) 聚氨酯內襯：–40...+130 °C (–40...+266 °F) |
環境溫度范圍 | 碳鋼法蘭：–10...+60 °C (+14...+140 °F) 不銹鋼法蘭：–40...+60 °C (–40...+140 °F) |
傳感器外殼材質 | 帶鋁合金AlSi10Mg涂層 |
變送器外殼材質 | 帶鋁合金AlSi10Mg涂層 |
防護等級 | IP66/67，Type 4X |
顯示/操作 | 四行背光顯示，觸摸鍵操作（外部操作） 通過現場顯示屏和調試軟件設置 提供分離型顯示單元 |
輸出 | 4‐20 mA HART（無源） 脈沖/頻率/開關量輸出（無源） |
輸入 | 無 |
數字通信 | HART、PROFIBUS PA、FOUNDATION Fieldbus |
電源 | 18...35 VDC（4...20 mA HART，帶或不帶脈沖/頻率/開關量輸出） |
防爆認證 | ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC、TIIS |
其他認證和證 | |
產品安全性 | CE認證、C-Tick認證 |
功能安全性 | 功能安全遵循IEC 61508標準，允許在IEC 61511標準規定的安全應用中使用 |
計量認證和證書 | 在認證標定裝置上執行標定（符合ISO/IEC 17025標準） Heartbeat Technology（心跳技術）符合ISO 9001:2008標準章節7.6 a的溯源校驗要求（TüV認證） |
壓力認證和證書 | CRN認證、PED認證 |
材料證書 | 3.1材料證書 |
衛生型認證和證書 | Drinking water approvals: ACS, NSF 61 |
